Rapid SL Bâti support pour WC, 1.13 m
Système d’installation avec bâti-support résistant aux charges élevées
Dotée d’un bâti-support résistant aux charges élevées, ce système d’installation de la gamme Rapid SL peut être monté devant une cloison ou en autoporté associé à un châssis d’installation vide. Le châssis en acier est certifié pour résister à un poids supérieur à 400 kg. Grâce au système GROHE QuickFix®, il est facile à monter devant le mur ou dans le mur. Pour installer ce produit, veuillez acheter les équerres 3855800M. Le flexible, le regard d’inspection et l’alimentation en eau sont faciles à raccorder, sans outils. L’entretien de votre salle de bains se fera rapidement et facilement avec un WC suspendus et le réservoir encastré dans le mur. Le système de contrôle du bruit GROHE Whisper® réduit la transmission du bruit aux pièces avoisinantes. Avec la double chasse GROHE EcoJoy®, vous réduirez jusqu'à 50% votre consommation d’eau. Associé à la plaque de commande de votre choix, ce système sera un formidable ajout dans n’importe quelle salle de bains.
Principales caractéristiques du produit
- Pour mur porteur ou non-porteur
- Châssis en acier finition époxy
- Pour cloison sèche, complètement pré-monté
- Installation possible des cuvettes PMR (70 cm)
- Avec raccords fixés
- Verrouillage de la hauteur
- Livré avec matériel de fixation
- Livré avec tiges et écrous pour fixation de la cuvette WC
- Ecartement des fixations 180/230 mm
- Pipe coudée PVC 100 mm
- Pièce de raccordement Ø 80
- Garniture d´évacuation et d´alimentation
- Réservoir GD 2, 6-9 L, contenant les caractéristiques suivantes :
- Réglage d'usine 3 et 6 l
- Mécanisme à déclenchement pneumatique compatible avec plaque de commande simple touche (interrompable) et double touche (interrompable)
- Alimentation latérale, par le dessus ou par l'arrière
- Réservoir isolé contre la condensation
- Alimentation d'eau avec robinet d'équerre et raccordement flexible, connection rapide sans outil
- Aucun outil n'est nécessaire pour l'installation y compris la protection pendant la phase de construction
- Pour montage vertical ou horizontal
- Y compris les supports muraux 3855800M pour une installation murale
Pour le montage des petites plaques de commande, commander séparément le gabarit 40 911 000
Données CAD

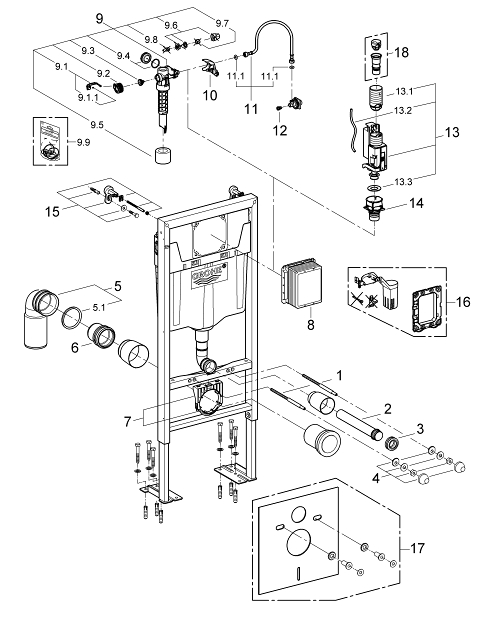

| N° de position | Description produit | N° de commande |
|---|---|---|
| *Accessoires optionnels | ||
| 1 | Tige filetée de fixation | 4276400M |
| 2 | Kit de fixation | 43511SH0 |
| 3 | Coude de départ | 43352000 |
| 4 | Nez de jonction | 37119000 |
| 5 | Collier de fixation complet | 42243000 |
| 6 | Rallonge d'évacuation | 42766000 |
| 7 | Pipe d'évacuation PVC | 42216000 |
| 7.1 | Joint torique 35 x 2 | 4207700M |
| 8 | Trappe de visite pour grandes plaques de commande | 66791000 |
| 9 | Robinet flotteur | 37095000 |
| 9.1 | Levier | 43734000 |
| 9.1.1 | Joint | 4377000M |
| 9.2 | Membrane servo | 43536000 |
| 9.3 | Membrane | 4375800M |
| 9.4 | Bouchon latéral avec joint | 43735000 |
| 9.5 | Flotteur | 4379100M |
| 9.6 | Kit de joints | 43722000* |
| 10 | Fixation | 42246000 |
| 11 | Tube d'alimentation | 42233000 |
| 11.1 | Joint torique 35 x 2 | 0319100M |
| 12 | Système double chasses AV1 | 42320000 |
| 12.1 | RALLONGE | 42313000 |
| 12.2 | Tube capillaire | 42319000 |
| 12.3 | Joint | 42310000 |
| 13 | Régulateur de chasse | 42599000 |
| 14 | équerre murale | 3855800M |
| 15 | prise d'eau | 48561000 |
| 16 | dispositif d'étranglement | 42300000* |
| 17 | Kit de raccordement pour WC lavants Sensia Arena et IGS | 40899000* |
| 18 | Set d'isolation phonique | 37131000* |
| 19 | Adapteur 4,5L pour Rèservoir GD2 | 42333000* |
| 20 |
Accessoire |
38779000* |
| 21 | Kit d'équipement | 38796000* |
