Rapid SL Bâti support pour WC, 1.13 m

Référence du produit
39144000
EAN
4005176317767
Finition
Chromé
Évaluation
398,40Prix public indicatif TTC

Description du produit

  • Réservoir GD 2, 6 - 9 l
  • Pour mur porteur
  • Châssis en acier finition époxy
  • Pour cloison sèche, complètement pré-monté
  • Avec raccords fixés
  • Avec réglage rapide et verrouillage de la hauteur
  • Livré avec matériel de fixation
  • Réservoir et mécanisme pneumatique Certifié NF
  • Livré avec tiges et écrous pour fixation de la cuvette WC
  • Fixation céramique
  • Ecartement des fixations 180/230 mm
  • Pipe coudée PVC 100 mm
  • Pièce de raccordement Ø 80
  • Garniture d´évacuation et d´alimentation
  •
  • Réservoir GD 2, 6-9 L, contenant les caractéristiques suivantes :
  • Réglage d'usine 3 et 6 l
  • Mécanisme à déclenchement pneumatique compatible avec plaque de commande simple touche (interrompable) et double touche (interrompable)
  • Alimentation latérale, par le dessus ou par l'arrière
  • Groupe de robinetterie I
  • Réservoir isolé contre la condensation
  • Alimentation d'eau avec robinet d'équerre et raccordement flexible, connection rapide sans outil
  • Aucun outil n'est nécessaire pour l'installation y compris la protection pendant la phase de construction
  •
  • Y compris les supports muraux 3855800M pour une installation murale
  • Pour le montage des petites plaques de commande, commander séparément le gabarit 40 911 000

Fiche technique

Données CAD

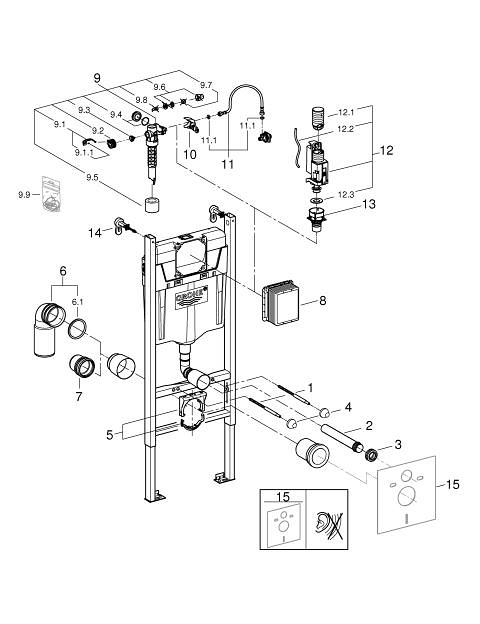

Pièces détachées

N° de position Description produit N° de commande
*Accessoires optionnels
1 Tige filetée de fixation 4276400M
2 Coude de départ 43352000
3 Nez de jonction 37119000
4 Kit de fixation 43511SH0
5 Collier de fixation complet 42243000
6 Pipe d'évacuation PVC 42216000
6.1 Joint torique 35 x 2 4207700M
7 Rallonge d'évacuation 42766000
8 Trappe de visite pour grandes plaques de commande 66791000
9 Robinet flotteur 37095000
9.1 Levier 43734000
9.1.1 Joint 4377000M
9.2 Membrane servo 43536000
9.3 Membrane 4375800M
9.4 Bouchon latéral avec joint 43735000
9.5 Flotteur 4379100M
9.6 Kit de joints 43722000*
10 Fixation 42246000
11 Tube d'alimentation 42233000
11.1 Joint torique 35 x 2 0319100M
12 Système double chasses AV1 42320000
12.1 RALLONGE 42313000
12.2 Tube capillaire 42319000
12.3 Joint 42310000
13 Robinet à siège pour GD2 42315000
14 équerre murale 3855800M
15 Set d'isolation phonique 37131000*
